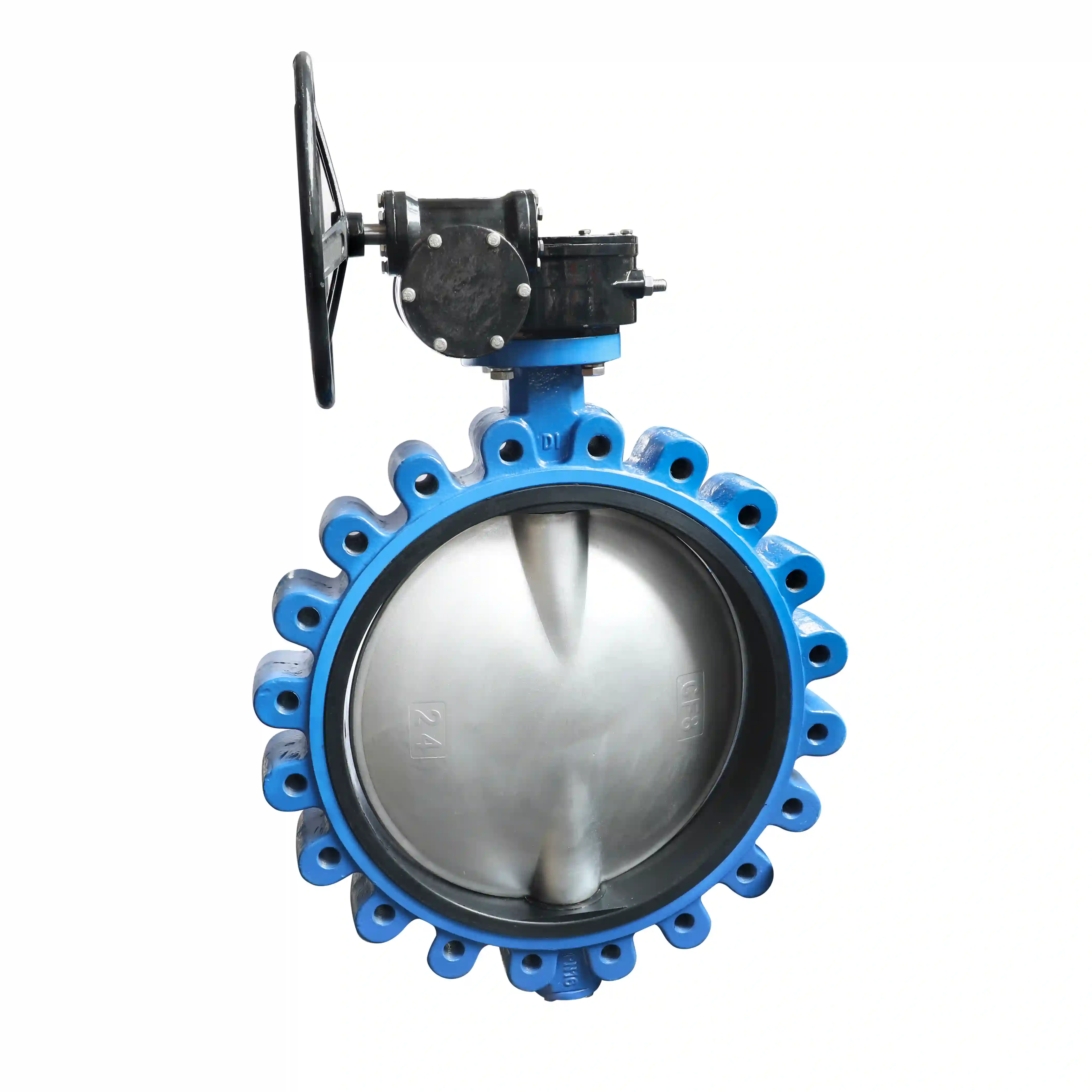

"లగ్-టైప్ కనెక్షన్" సాధారణంగా పైపు అంచుల మధ్య లగ్-శైలి సీతాకోకచిలుక వాల్వ్ను వ్యవస్థాపించే పద్ధతిని సూచిస్తుంది. పారిశ్రామిక పైపింగ్ వ్యవస్థలలో ఈ కనెక్షన్ పద్ధతి చాలా సాధారణం. బోల్ట్ రంధ్రాలతో "లగ్" నిర్మాణాలను కలిగి ఉన్న వాల్వ్ బాడీ నుండి దీనికి దాని పేరు వచ్చింది.
ఈ కనెక్షన్ పద్ధతిని బాగా అర్థం చేసుకోవడానికి, దీనిని మరొక సాధారణ రకంతో పోల్చవచ్చు: పొర-శైలి కనెక్షన్.
స్వతంత్ర కనెక్షన్, జోక్యం చేసుకోనిది: లగ్-రకం కనెక్షన్ యొక్క అత్యంత ముఖ్యమైన లక్షణం ఏమిటంటే, ప్రతి వైపు పైపులు స్వతంత్రంగా బోల్ట్లను ఉపయోగించి వాల్వ్కు సురక్షితంగా ఉంటాయి. అంటే, ఎడమ వైపున ఉన్న అంచు వాల్వ్ యొక్క ఎడమ లగ్లకు బోల్ట్ చేయబడింది మరియు కుడి వైపు అదే విధంగా కుడి లాగ్లకు బోల్ట్ చేయబడింది. ఇది పైపింగ్ యొక్క ప్రతి వైపు ఎదురుగా ఉన్న ముద్రను ప్రభావితం చేయకుండా స్వతంత్రంగా తొలగించడానికి అనుమతిస్తుంది.
ఉంచండిలగ్-శైలి సీతాకోకచిలుక వాల్వ్రెండు పైపు అంచుల మధ్య మరియు బోల్ట్ రంధ్రాలను సమలేఖనం చేయండి.
వాల్వ్ యొక్క సంబంధిత లగ్స్పై థ్రెడ్ రంధ్రాలు లేదా త్రూ-హోల్స్కు ప్రతి వైపు అంచుని సురక్షితంగా బిగించడానికి బోల్ట్లను ఉపయోగించండి.
ఈ డిజైన్ అనేక విభిన్న ప్రయోజనాలను అందిస్తుంది:
"డెడ్-ఎండ్" సేవను సులభతరం చేస్తుంది: పైప్లైన్ చివరిలో వాల్వ్ను ఇన్స్టాల్ చేయాల్సిన అవసరం వచ్చినప్పుడు (ఉదా., పైప్ ముగింపులో డ్రెయిన్ వాల్వ్గా), ఒక వైపు మాత్రమే అంచు ఉంటుంది. లగ్-శైలి వాల్వ్ను నేరుగా ఆ సింగిల్ ఫ్లాంజ్కి బోల్ట్ చేయవచ్చు - పొర-శైలి వాల్వ్ చేయలేనిది.
మెరుగైన సిస్టమ్ స్థిరత్వం: పొడవాటి బోల్ట్లను అంచుల మధ్య బిగించే వాటిపై ఆధారపడే పొర-శైలి వాల్వ్లతో పోలిస్తే, లగ్-స్టైల్ వాల్వ్ల స్వతంత్ర స్థిరీకరణ బలమైన మద్దతును అందిస్తుంది. పైప్లైన్లు వైబ్రేషన్ లేదా హెచ్చుతగ్గుల ఒత్తిడిని అనుభవించే అప్లికేషన్లలో, ఈ కనెక్షన్ పద్ధతి అధిక స్థిరత్వం మరియు విశ్వసనీయతను అందిస్తుంది.
సులభమైన నిర్వహణ: పైపింగ్ యొక్క రెండు వైపులా స్వతంత్రంగా అనుసంధానించబడినందున, వాల్వ్ను సేవ చేయడానికి లేదా భర్తీ చేయడానికి అవసరమైనప్పుడు, పని చేయవలసిన వైపు మాత్రమే విడదీయడం అవసరం. పైపింగ్ యొక్క రెండు వైపులా ఏకకాలంలో డిస్కనెక్ట్ చేయవలసిన అవసరం లేదు, ఇది పనికిరాని సమయాన్ని గణనీయంగా తగ్గిస్తుంది.
-
