వేఫర్-రకం కనెక్షన్ అనేది బందు పద్ధతికవాటాలు(ముఖ్యంగాసీతాకోకచిలుక కవాటాలు, తనిఖీ కవాటాలు, మొదలైనవి) పొడవైన బోల్ట్లను ఉపయోగించి పైపు అంచుల మధ్య. దాని నిర్వచించే లక్షణం: వాల్వ్ దాని స్వంత సమగ్ర అంచులను కలిగి ఉండదు; బదులుగా, పొడవాటి బోల్ట్లు మధ్యలో ఉన్న వాల్వ్ను భద్రపరచడానికి రెండు పైపుల అంచుల గుండా వెళతాయి.
స్థలం ఆదా: పొర వాల్వ్ పొడవు (ముఖం-ముఖం పరిమాణం) 1/3 నుండి 1/4 వరకు ఫ్లాంగ్డ్ వాల్వ్.
ఖర్చు తగ్గింపు: వాల్వ్ బాడీపై రెండు సమగ్ర అంచుల ఫోర్జింగ్/మ్యాచింగ్ను తొలగిస్తుంది.
తేలికైనది: పరికరాలను ఎత్తకుండా మానవీయంగా నిర్వహించవచ్చు, ప్రత్యేకించి పెద్ద వ్యాసాలకు (ఉదా., DN200 మరియు అంతకంటే ఎక్కువ).
స్వతంత్రంగా తీసివేయబడదు: పొర వాల్వ్ను భర్తీ చేయడానికి, రెండు పైపు అంచులు తప్పనిసరిగా డిస్కనెక్ట్ చేయబడాలి (అనగా, పైపును వేరుగా తరలించాలి). అందువల్ల, పైపు డెడ్-ఎండ్స్లో లేదా ఒక వైపు మాత్రమే అందుబాటులో ఉండే చోట దీనిని ఉపయోగించలేరు.
మంచి అమరిక అవసరం: తప్పుగా అమర్చబడిన పైపు అంచులు వాల్వ్ను తిప్పవచ్చు మరియు సీల్ వైఫల్యానికి కారణమవుతాయి.
అధిక పీడనం కోసం కాదు: సాధారణంగా తక్కువ నుండి మధ్యస్థ పీడనం (≤ PN40 / క్లాస్ 300)లో ఉపయోగించబడుతుంది; అల్ట్రా-అధిక పీడనం వాల్వ్ బాడీని వక్రీకరించవచ్చు.

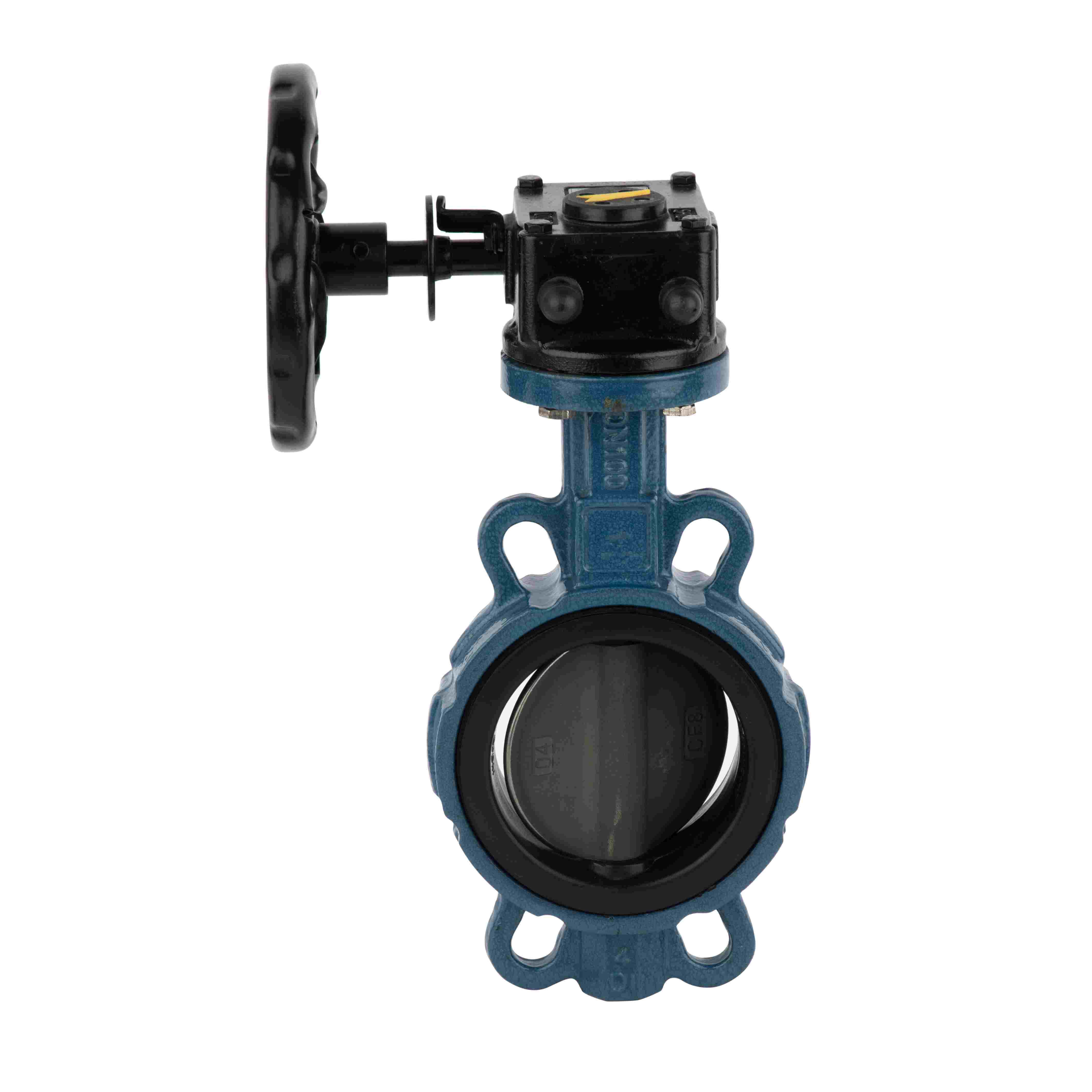

పొర సీతాకోకచిలుక కవాటాలు: నీటి చికిత్స, HVAC, అగ్ని రక్షణ వ్యవస్థలు - తక్కువ ధర మరియు సులభమైన సంస్థాపన కారణంగా సాధారణం.
పొర చెక్ వాల్వ్లు: బ్యాక్ఫ్లోను నిరోధించండి; స్వింగ్ చెక్ వాల్వ్ల కంటే చాలా చిన్నది, నేరుగా అంచుల మధ్య బిగించబడి ఉంటుంది.
పొర కప్పబడిన కవాటాలు: తుప్పు-నిరోధక అప్లికేషన్లు.
బోల్ట్ పొడవు ఖచ్చితంగా లెక్కించబడాలి:
2 × పైపు అంచు మందం + వాల్వ్ ముఖాముఖీ పొడవు + 2 × రబ్బరు పట్టీ మందం + 2 × గింజ ఎత్తు
సంబంధిత పైప్ ఫ్లాంజ్ ప్రమాణాలతో (ఉదా., GB/T 9119, HG/T 20592) తగిన పొర కనెక్షన్ ప్రమాణాలను (ఉదా., EN 593, API 609, GB/T 12238) ఉపయోగించండి.
అసమాన బిగింపును నివారించడానికి కూడా బోల్ట్ టార్క్ను వర్తింపజేయండి, ఇది డిస్క్ బైండింగ్కు కారణమవుతుంది (సీతాకోకచిలుక కవాటాలతో ఒక సాధారణ సమస్య).
వేఫర్-రకం అనేది తక్కువ బరువు, తక్కువ ధర మరియు శీఘ్ర ఇన్స్టాలేషన్కు ఉద్దేశించిన కనెక్షన్ డిజైన్. ఇది తప్పనిసరిగా రెండు పైపు అంచుల మధ్య వాల్వ్ను "బిగింపు భాగం"గా పరిగణిస్తుంది. ఎంపిక ఒత్తిడి రేటింగ్, నిర్వహణ యాక్సెస్ మరియు తొలగింపు ఫ్రీక్వెన్సీని పరిగణనలోకి తీసుకోవాలి.
