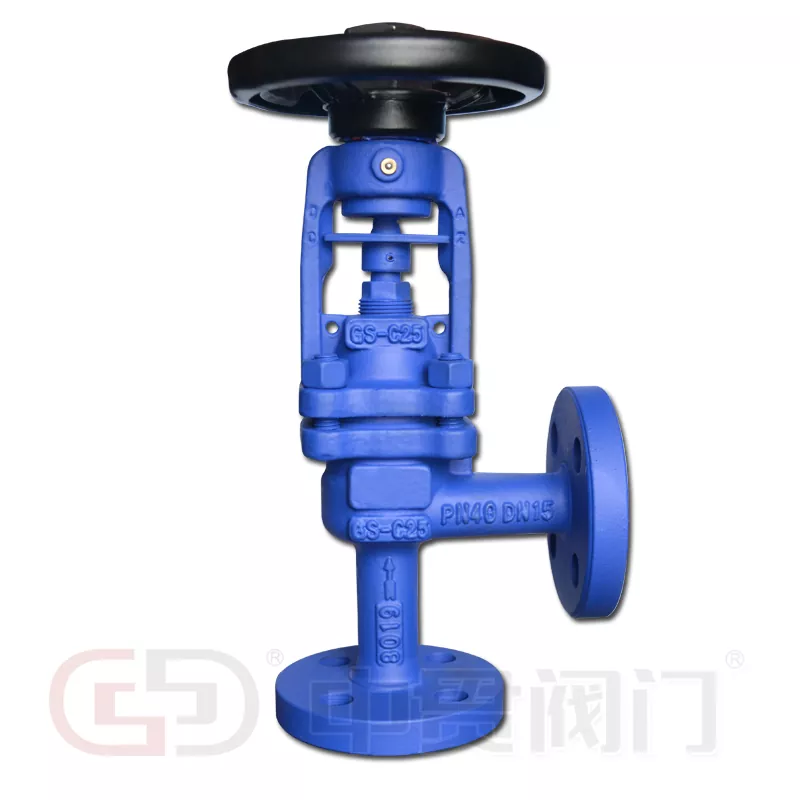

DIN స్టాండర్డ్ బెలోస్ సీల్డ్ యాంగిల్ గ్లోబ్ వాల్వ్

Zhongguan సరఫరా చేస్తుందిDIN స్టాండర్డ్ బెలోస్ సీల్డ్ యాంగిల్ గ్లోబ్ వాల్వ్పారిశ్రామిక పైప్‌లైన్ సేకరణ కోసం, ఆవిరి, థర్మల్ ఆయిల్, వేడి నీరు, ప్రక్రియ వాయువులు మరియు అమ్మోనియా వ్యవస్థల కోసం మెటాలిక్ బెల్లోస్ స్టెమ్ సీలింగ్‌తో 90° యాంగిల్-బాడీ స్ట్రక్చర్‌ను కలపడం. వాల్వ్ SS304, SS316, SS316L, SS310S, మరియు Hastelloy Cలలో బెలోస్ ఎంపికలతో, కాస్ట్ ఐరన్, డక్టైల్ ఐరన్, తారాగణం మరియు స్టెయిన్‌లెస్ స్టీల్‌తో సహా బాడీ మెటీరియల్స్‌లో అందుబాటులో ఉంది. పేర్కొన్న పరిమాణ పరిధి DN15–DN400, గరిష్టంగా PN1-6 ఉష్ణోగ్రత రేటింగ్‌లతో PN1-6 ఉష్ణోగ్రత రేటింగ్‌లు 600°C.

పారిశ్రామిక పైపింగ్ కోసం యాంగిల్-ప్యాటర్న్ డిజైన్

కోణం-నమూనా శరీరం 90° ద్వారా ప్రవాహాన్ని దారి మళ్లిస్తుంది, వాల్వ్ నిర్మాణంలో దిశ మార్పును ఏకీకృతం చేస్తుంది. ఈ అమరిక అనుకూలమైన పైపింగ్ లేఅవుట్‌లలో ప్రత్యేక మోచేతిని తొలగించగలదు, కనెక్షన్‌ల సంఖ్యను తగ్గిస్తుంది మరియు పరిమిత ప్రదేశాలలో సంస్థాపనను సులభతరం చేస్తుంది.

• కాంపాక్ట్ పైప్‌లైన్ రూటింగ్:వాల్వ్ ప్రదేశంలో ప్రవాహ-దిశ మార్పులను ఏకీకృతం చేస్తుంది.
• ప్రవాహ నియంత్రణ:గ్లోబ్-వాల్వ్ డిస్క్ మరియు సీటు ప్రాసెస్ మీడియా మార్గాన్ని నియంత్రిస్తాయి.
• షట్-ఆఫ్ పనితీరు:సీటింగ్ నిర్మాణం పారిశ్రామిక ద్రవ వ్యవస్థలలో ఐసోలేషన్‌కు మద్దతు ఇస్తుంది.
• నిర్వహణ యాక్సెస్:బోనెట్ మరియు స్టెమ్ అసెంబ్లీ అంతర్గత ఆపరేటింగ్ భాగాలకు యాక్సెస్‌ను అందిస్తుంది.

మెటాలిక్ బెలోస్ సీలింగ్ స్ట్రక్చర్

మెటాలిక్ బెలోస్ కదిలే కాండం చుట్టూ ఉంటుంది మరియు వాల్వ్ ఆపరేషన్ సమయంలో విస్తరిస్తుంది లేదా కుదించబడుతుంది. ఇది ప్రాసెస్ మాధ్యమం మరియు బాహ్య వాతావరణం మధ్య అడ్డంకిని సృష్టిస్తుంది, ప్రాథమిక స్టెమ్ సీల్‌గా సంప్రదాయ ప్యాకింగ్‌పై ఆధారపడటాన్ని తగ్గిస్తుంది.

బెలోస్ మరియు ప్యాకింగ్‌తో ద్వంద్వ సీలింగ్

సీలింగ్ అమరిక సెకండరీ PTFE లేదా గ్రాఫైట్ ప్యాకింగ్‌తో మెటాలిక్ బెలోస్‌ను మిళితం చేస్తుంది.

• ప్రాథమిక సీలింగ్:బెలోస్ వాల్వ్ కాండం వెంట ప్రక్రియ-మీడియం లీకేజీని పరిమితం చేస్తుంది.
• సెకండరీ సీలింగ్:బెలోస్ సమగ్రతను కోల్పోతే ప్యాకింగ్ అదనపు అడ్డంకిని అందిస్తుంది.
• ఆపరేటింగ్ స్థిరత్వం:అధిక ఉష్ణోగ్రతలు మరియు పునరావృత వాల్వ్ ఆపరేషన్‌కు గురయ్యే సిస్టమ్‌లలో తగిన బెలోస్ మెటీరియల్స్ మరియు సౌండ్ మెకానికల్ డిజైన్ సపోర్ట్ సర్వీస్.

ఈ కాన్ఫిగరేషన్ ముఖ్యంగా ఆవిరి, థర్మల్ ఆయిల్ మరియు ప్రాసెస్ గ్యాస్ అప్లికేషన్‌లకు సంబంధించినది, ఇక్కడ బాహ్య లీకేజీ నియంత్రణ ముఖ్యమైనది.

మెటీరియల్స్ మరియు టెక్నికల్ స్పెసిఫికేషన్స్

విభిన్న ఆపరేటింగ్ పరిస్థితుల కోసం మెటీరియల్ ఎంపిక

• GG25 మరియు GGG40:పారిశ్రామిక నీరు మరియు యుటిలిటీ సిస్టమ్‌ల కోసం కాస్ట్ ఐరన్ మరియు డక్టైల్ ఐరన్ ఎంపికలు వాటి వర్తించే ఆపరేటింగ్ రేటింగ్‌లలో ఉన్నాయి.
• 1.0619+N (GS-C25):పారిశ్రామిక ఒత్తిడి-కలిగిన అనువర్తనాల కోసం తారాగణం ఉక్కు.
• 1.4308 (CF8) మరియు 1.4408 (CF8M):తుప్పు నిరోధకత అవసరమయ్యే సేవల కోసం స్టెయిన్లెస్ స్టీల్ ఎంపికలు.
• SS316L మరియు SS310S బెలోస్:విభిన్న రసాయన మరియు ఉష్ణ వాతావరణాలకు ప్రత్యామ్నాయ స్టెయిన్‌లెస్ స్టీల్ గ్రేడ్‌లు.
• హాస్టెల్లాయ్ సి బెలోస్:తినివేయు-మీడియా అనువర్తనాలను డిమాండ్ చేయడానికి మిశ్రమం ఎంపిక.
• స్టెలైట్ హార్డ్‌ఫేసింగ్:ధరించడానికి మెరుగైన నిరోధకత అవసరమయ్యే అనువర్తనాల కోసం ఐచ్ఛిక సీటు మరియు డిస్క్ ఉపరితల చికిత్స.

మీడియా మరియు ఇండస్ట్రియల్ అప్లికేషన్స్

DIN స్టాండర్డ్ బెలోస్ సీల్డ్ యాంగిల్ గ్లోబ్ వాల్వ్ డైరెక్షనల్ ఫ్లో మార్పులు, కంట్రోల్డ్ ఫ్లూయిడ్ పాసేజ్ మరియు కాండం లీకేజీని తగ్గించాల్సిన పారిశ్రామిక వ్యవస్థలకు సరిపోతుంది.

• ఆవిరి వ్యవస్థలు:పారిశ్రామిక ఆవిరి పంపిణీ మరియు థర్మల్ ప్రాసెసింగ్ — కూడా చూడండిDIN స్టాండర్డ్ బెలోస్ సీల్డ్ గ్లోబ్ వాల్వ్.
• థర్మల్ ఆయిల్ సర్క్యూట్లు:అధిక ఉష్ణోగ్రతల వద్ద పనిచేసే ఉష్ణ-బదిలీ వ్యవస్థలు - దిDIN స్టాండర్డ్ గ్లోబ్ వాల్వ్అనేది సంబంధిత స్ట్రెయిట్-నమూనా ఎంపిక.
• నీటి ప్రసరణ:పారిశ్రామిక సౌకర్యాలలో వేడి మరియు చల్లని నీటి పైప్లైన్లు.
• గ్యాస్ పైప్‌లైన్‌లను ప్రాసెస్ చేయండి:గ్యాస్-హ్యాండ్లింగ్ సిస్టమ్స్ స్టెమ్ సీలింగ్ అనేది ఒక కీలకమైన డిజైన్ పరిశీలన.
• అమ్మోనియా మొక్కలు:తగిన మెటీరియల్ అనుకూలత అవసరమయ్యే ప్రక్రియ వ్యవస్థలు.
• తాపన సంస్థాపనలు:ఆవిరి లేదా ఉష్ణ ద్రవాలను ఉపయోగించి పారిశ్రామిక ఉష్ణ-బదిలీ నెట్‌వర్క్‌లు.

యాంగిల్-బాడీ కాన్ఫిగరేషన్ ఒక అసెంబ్లీలో ఫ్లో-డైరెక్షన్ మార్పులు మరియు వాల్వ్ ఆపరేషన్‌ను మిళితం చేస్తుంది, ఇది కాంపాక్ట్ పైపింగ్ లేఅవుట్‌లలో ఉపయోగపడుతుంది. సంబంధిత పైప్‌లైన్ భాగాల కోసం, దయచేసి చూడండిDIN స్టాండర్డ్ చెక్ వాల్వ్, దిDIN స్టాండర్డ్ గేట్ వాల్వ్, మరియు దిDIN స్టాండర్డ్ Y టైప్ స్ట్రైనర్.

వాల్వ్ ఎంపిక కోసం ముఖ్య లక్షణాలు

DIN స్టాండర్డ్ బెలోస్ సీల్డ్ యాంగిల్ గ్లోబ్ వాల్వ్ కింది ఆపరేటింగ్ మరియు ఇన్‌స్టాలేషన్ పారామితులను ఉపయోగించి మూల్యాంకనం చేయవచ్చు:

1. మధ్యస్థం:ఆవిరి, థర్మల్ ఆయిల్, నీరు, అమ్మోనియా లేదా ప్రాసెస్ గ్యాస్.
2. ఆపరేటింగ్ పరిస్థితులు:డిజైన్ ఒత్తిడి, సాధారణ ఉష్ణోగ్రత మరియు గరిష్ట ఆపరేటింగ్ ఉష్ణోగ్రత.
3. పైప్లైన్ కొలతలు:DN పరిమాణం, కనెక్షన్ రకం మరియు ఇన్‌స్టాలేషన్ స్థలం.
4. మెటీరియల్ అవసరాలు:బాడీ, బోనెట్, బెలోస్, సీటు, డిస్క్ మరియు ప్యాకింగ్ మెటీరియల్స్.
5. వాల్వ్ ఫంక్షన్:ప్రవాహ నియంత్రణ, ఐసోలేషన్ లేదా రెండింటి కలయిక.
6. వర్తించే ప్రమాణం:అవసరమైన DIN ప్రమాణం, కనెక్షన్ కొలతలు మరియు తనిఖీ అవసరాలు.

Zhongguan తయారీ మరియు సాంకేతిక మద్దతు

Zhejiang Zhongguan Valve Manufacture Co., Ltd.టియాంజిన్ మరియు వెన్‌జౌలో ఉత్పత్తి స్థావరాలతో 19 సంవత్సరాలకు పైగా వాల్వ్ ఉత్పత్తి మరియు సరఫరాపై దృష్టి సారించింది. టియాంజిన్ స్థావరం 2016లో స్థాపించబడింది, ఆ తర్వాత 2019లో వెన్‌జౌలోని ఓబీ, యోంగ్‌జియాలో జెజియాంగ్ కంపెనీని స్థాపించారు.

దాని ఉత్పత్తి శ్రేణిని కలిగి ఉంటుందిసీతాకోకచిలుక కవాటాలు, బంతి కవాటాలు, గేట్ కవాటాలు, తనిఖీ కవాటాలు, ఫుట్ వాల్వ్‌లు, స్ట్రైనర్లు మరియు నియంత్రణ కవాటాలు. ఉత్పత్తి పరికరాలలో వాల్వ్ ప్రెజర్-టెస్టింగ్ మెషీన్లు, వాల్వ్-సీట్ ఇన్‌స్టాలేషన్ పరికరాలు, షాఫ్ట్-స్లీవ్ ఇన్‌స్టాలేషన్ పరికరాలు మరియు వాల్వ్-మార్కింగ్ పరికరాలు ఉన్నాయి.

సాంకేతిక మద్దతు ఆపరేటింగ్ ఉష్ణోగ్రత మరియు మధ్యస్థ రకం ప్రకారం వాల్వ్ ఎంపికను కవర్ చేస్తుంది. ఉత్పత్తి తనిఖీలలో ప్రెజర్ టెస్టింగ్ ఉంటుంది మరియు కంపెనీ తన సేవా నిబంధనల ప్రకారం ధృవీకరించబడిన నాణ్యత-సంబంధిత సమస్యల కోసం ఉచిత రీప్లేస్‌మెంట్‌తో ఒక సంవత్సరం వారంటీని అందిస్తుంది. మీరు మా గురించి కూడా సమీక్షించవచ్చుసర్టిఫికెట్లుమరియుసహకార కేసులు.

పారిశ్రామిక ఆవిరి, థర్మల్ ఆయిల్, నీరు మరియు గ్యాస్ వ్యవస్థల కోసం, దిDIN స్టాండర్డ్ యాంగిల్ టైప్ బెలోస్ సీల్డ్ గ్లోబ్ వాల్వ్యాంగిల్-ప్యాటర్న్ బాడీ, మెటాలిక్ బెలోస్ స్టెమ్ సీలింగ్ మరియు పారిశ్రామిక పైప్‌లైన్ అప్లికేషన్‌ల కోసం బహుళ మెటీరియల్ ఎంపికలను మిళితం చేస్తుంది. పూర్తిగా అన్వేషించండిDIN స్టాండర్డ్ ఇండస్ట్రియల్ వాల్వ్సంబంధిత పైప్‌లైన్ భాగాల పరిధి.

తరచుగా అడిగే ప్రశ్నలు

వాల్వ్‌ను ఏదైనా ఓరియంటేషన్‌లో ఇన్‌స్టాల్ చేయవచ్చా?

ఇన్‌స్టాలేషన్ వాల్వ్ బాడీపై సూచించిన ప్రవాహ దిశను అనుసరించాలి. యాంగిల్ బాడీ ఇన్‌లెట్ మరియు అవుట్‌లెట్ పోర్ట్‌లను నిర్వచించింది, కాబట్టి పైపింగ్ లేఅవుట్ తప్పనిసరిగా ఉద్దేశించిన ప్రవాహ మార్గంతో సరిపోలాలి.

బెలోస్ వేర్ లేదా ఫెయిల్యూర్ యొక్క ప్రారంభ సంకేతాలు ఏమిటి?

కాండం ప్రాంతం చుట్టూ బాహ్య లీకేజ్, అస్థిరమైన దిగువ పీడనం లేదా ఆపరేటింగ్ టార్క్‌లో గుర్తించదగిన మార్పు బెలోస్ వేర్‌ను సూచించవచ్చు. సెకండరీ ప్యాకింగ్ తాత్కాలిక సీలింగ్‌ను అందించగలదు, అయితే డ్యామేజ్‌ని నిర్ధారించినట్లయితే బెలోస్‌ని తనిఖీ చేసి భర్తీ చేయాలి.

వాల్వ్‌ను యాక్యుయేటర్‌తో అమర్చవచ్చా?

అనుకూలమైన మాన్యువల్, న్యూమాటిక్ లేదా ఎలక్ట్రిక్ యాక్యుయేటర్ల కోసం మౌంటు ఇంటర్‌ఫేస్‌తో వాల్వ్‌ను సరఫరా చేయవచ్చు. యాక్యుయేటర్ ఎంపిక టార్క్ అవసరాలు, స్ట్రోక్ మరియు నిర్దిష్ట వాల్వ్ పరిమాణం యొక్క ఆపరేటింగ్ పరిస్థితులపై ఆధారపడి ఉంటుంది.

ఫ్లేంజ్ ఇన్‌స్టాలేషన్ సమయంలో ఏమి తనిఖీ చేయాలి?

ఫ్లేంజ్ అమరిక, రబ్బరు పట్టీ రకం మరియు బోల్ట్ బిగించే క్రమాన్ని తనిఖీ చేయండి. అసమాన బోల్ట్ లోడ్ శరీరాన్ని వక్రీకరించవచ్చు లేదా లీకేజీకి కారణమవుతుంది, ముఖ్యంగా పెద్ద DN పరిమాణాలు మరియు అధిక పీడన రేటింగ్‌లపై.

రీప్లేస్‌మెంట్ బెలోస్ మరియు సీట్ కాంపోనెంట్‌లు విడిగా అందుబాటులో ఉన్నాయా?

రీప్లేస్‌మెంట్ బెలోస్, సీటు, డిస్క్ మరియు ప్యాకింగ్ కాంపోనెంట్‌లను అనుకూల వాల్వ్ మోడల్‌ల కోసం సరఫరా చేయవచ్చు. సరైన భాగం వాల్వ్ పరిమాణం, ఒత్తిడి రేటింగ్, బాడీ మెటీరియల్ మరియు బెలోస్ మెటీరియల్‌పై ఆధారపడి ఉంటుంది.మమ్మల్ని సంప్రదించండిభర్తీ కొటేషన్ కోసం అసలు వివరణతో.
