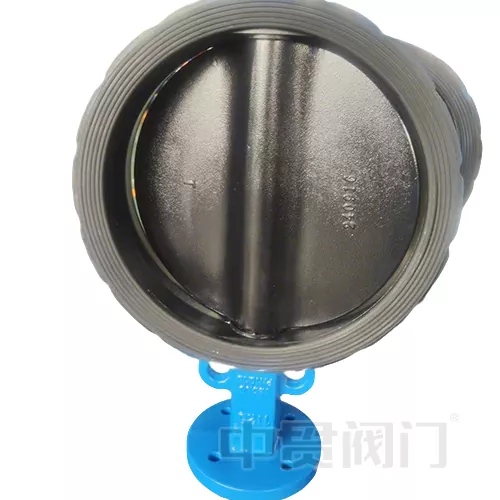

EN593 డిజైన్ ప్రామాణిక సీతాకోకచిలుక వాల్వ్

ఐరోపాలోని పారిశ్రామిక కవాటాల రంగంలో ఒక ముఖ్యమైన స్పెసిఫికేషన్గా, EN593 డిజైన్ ప్రమాణం లోహ సీతాకోకచిలుక కవాటాల రూపకల్పన, తయారీ మరియు పరీక్ష కోసం ఒక క్రమమైన ఫ్రేమ్‌వర్క్‌ను అందిస్తుంది. ఈ వ్యాసం ప్రామాణిక యొక్క ప్రధాన అవసరాలను లోతుగా విశ్లేషిస్తుంది మరియు పారిశ్రామిక దృశ్యాలలో ఈ ప్రమాణానికి (EN 593 డిజైన్ స్టాండర్డ్ సీతాకోకచిలుక వాల్వ్) ను తీర్చగల సీతాకోకచిలుక కవాటాల యొక్క సాంకేతిక ప్రయోజనాలను అన్వేషిస్తుంది.

EN593 ప్రమాణం యొక్క కోర్ స్పెసిఫికేషన్స్

EN593 ను యూరోపియన్ కమిటీ ఫర్ స్టాండర్డైజేషన్ (CEN) అభివృద్ధి చేసింది మరియు ఫ్లాంగెడ్ లేదా బట్-వెల్డెడ్ పైప్‌లైన్ వ్యవస్థలలో మెటల్ సీతాకోకచిలుక కవాటాల రూపకల్పనకు వర్తిస్తుంది, ఐసోలేషన్, రెగ్యులేషన్ మరియు కంట్రోల్ ఫంక్షన్లను కవర్ చేస్తుంది. దీని సాంకేతిక ముఖ్యాంశాలు:

పీడనం మరియు పరిమాణ పరిధి:

1. నామమాత్రపు పీడనం (పిఎన్): 2.5 నుండి 40 బార్; అమెరికన్ స్టాండర్డ్ గ్రేడ్ (క్లాస్): 150 నుండి 300;

2. నామమాత్రపు వ్యాసం (DN): DN20 నుండి DN2400 వరకు, గరిష్టంగా 2.4 మీటర్ల వ్యాసం కలిగిన డిజైన్ (DN2400) మద్దతుతో;

3. ప్రత్యేక అనువర్తనాలు (ప్రాసెస్ కంట్రోల్ వంటివి) EN1349 మరియు EN60534-2-1 అనుబంధ ప్రమాణాలకు సూచన అవసరం.

పదార్థం మరియు నిర్మాణ అవసరాలు:

1. వాల్వ్ బాడీని తుప్పు-నిరోధక లోహంతో (కార్బన్ స్టీల్, స్టెయిన్లెస్ స్టీల్ లేదా డ్యూప్లెక్స్ స్టీల్ వంటివి) తయారు చేయాలి మరియు EN 10204 మెటీరియల్ ధృవీకరణను కలుసుకోవాలి;

2. వాల్వ్ కాండం మరియు సీతాకోకచిలుక ప్లేట్ తప్పనిసరిగా టోర్షనల్ బలాన్ని కలిగి ఉండాలి, మరియు వాల్వ్ సీటు ముద్రను మృదువైన ముద్రలు (EPDM/FKM) లేదా మెటల్-టు-మెటల్ హార్డ్ సీల్స్ కు అనుగుణంగా ఉండాలి;

3. గ్లోబల్ ఇంటర్‌ఛేంజిబిలిటీని నిర్ధారించడానికి ఫ్లేంజ్ కనెక్షన్ కొలతలు EN 558 ప్రమాణాన్ని ఖచ్చితంగా అనుసరిస్తాయి.

పనితీరు పరీక్ష లక్షణాలు:

1. సీలింగ్ పరీక్ష: ISO 5208 ప్రమాణం ప్రకారం, రేట్ చేసిన పీడనానికి 1.1 రెట్లు జీరో లీకేజీ సాధించబడుతుంది;

2.

3. పీడన బలం పరీక్ష: వాల్వ్ బాడీ తప్పనిసరిగా పిఎన్ పీడనం యొక్క 1.5 రెట్లు హైడ్రోస్టాటిక్ ప్రెజర్ టెస్ట్ ను 3 నిమిషాలు వైకల్యం లేకుండా తట్టుకోవాలి

Uruen593 డిజైన్ స్టాండర్డ్ సీతాకోకచిలుక వాల్వ్ ఈ ప్రమాణాన్ని ఖచ్చితంగా అనుసరించండి, మీకు ఇతర ప్రమాణాలను నిర్ధారించాల్సిన అవసరం ఉంటే దయచేసి మమ్మల్ని సంప్రదించండి.

సాంకేతిక ప్రయోజనాలు

సాంకేతిక ప్రయోజనాలు:

EN593 ప్రమాణం (EN593 డిజైన్ స్టాండర్డ్ సీతాకోకచిలుక వాల్వ్) కు అనుగుణంగా ఉండే సీతాకోకచిలుక వాల్వ్ ఈ క్రింది దృశ్యాలలో బాగా పనిచేస్తుంది:

కఠినమైన మీడియాకు అనుకూలత:

1. సీతాకోకచిలుక ప్లేట్ ఉపరితలాన్ని హలార్, పిటిఎఫ్ఇ లేదా మెటల్ లేపనంతో ఆప్టిమైజ్ చేయడం ద్వారా, ఇది బలమైన ఆమ్లం, అధిక-ఉష్ణోగ్రత ఆవిరి మరియు రాపిడి కణిక మీడియా 13;

2. ఉదాహరణకు, DN1600 వాల్వ్ ఒక పెట్రోకెమికల్ ప్లాంట్ యొక్క సల్ఫర్ రికవరీ వ్యవస్థలో 150 ℃ మరియు PN16 పరిస్థితులలో H2S తుప్పును మరియు PN16 పరిస్థితులలో చాలా కాలం పాటు తట్టుకోగలదు.

అధిక-సామర్థ్య సీలింగ్ డిజైన్:

1. ద్వి దిశాత్మక సీలింగ్ నిర్మాణం (డబుల్ అసాధారణ లేదా ట్రిపుల్ అసాధారణ) తెరవడం మరియు మూసివేయడం యొక్క ఘర్షణను తగ్గిస్తుంది మరియు వాల్వ్ సీటు యొక్క జీవితాన్ని విస్తరిస్తుంది;

2. సాఫ్ట్ సీల్ వాల్వ్ సీటు యొక్క లీకేజ్ స్థాయి క్లాస్ VI (బబుల్-స్థాయి ముద్ర) కు చేరుకుంటుంది, మరియు హార్డ్ సీల్ ఫైర్ సేఫ్టీ స్టాండర్డ్ (API 607) ను కలుస్తుంది.

ఇంటెలిజెంట్ అప్‌గ్రేడ్ సంభావ్యత

1. ప్రామాణిక ISO5211 స్క్వేర్ షాఫ్ట్ ఇంటర్ఫేస్ (F05-F25) ఎలక్ట్రిక్/న్యూమాటిక్ యాక్యుయేటర్ల యొక్క వేగవంతమైన ఏకీకరణకు మద్దతు ఇస్తుంది;

2. ఇండస్ట్రియల్ ఇంటర్నెట్ ఆఫ్ థింగ్స్ (IIOT) తో కలిపి, వాల్వ్ టార్క్, ఉష్ణోగ్రత మరియు లీకేజ్ హెచ్చరిక డేటాను నిజ సమయంలో పర్యవేక్షించవచ్చు.
