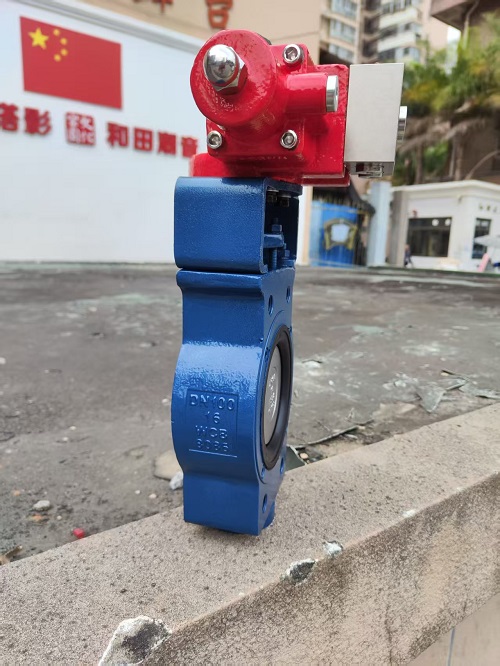

సెమీ-లగ్ WCB బాడీ మరియు హైడ్రాలిక్ యాక్యుయేటర్ ఎక్సెంట్రిక్ బటర్‌ఫ్లై వాల్వ్‌తో CF8 డిస్క్

ఉత్పత్తి అవలోకనం:

సెమీ-లగ్ డబ్ల్యుసిబి బాడీ మరియు హైడ్రాలిక్ యాక్యుయేటర్ ఎక్సెంట్రిక్ బటర్‌ఫ్లై వాల్వ్‌తో కూడిన సిఎఫ్8 డిస్క్ అనేది వేగవంతమైన ఆపరేషన్, నమ్మదగిన సీలింగ్ మరియు కనిష్ట నిర్వహణ అవసరమయ్యే డిమాండింగ్ అప్లికేషన్‌ల కోసం రూపొందించబడిన అధిక-పనితీరు గల వాల్వ్. ప్రత్యేకమైన అసాధారణ డిజైన్ మరియు హైడ్రాలిక్ యాక్యుయేటర్‌తో, ఈ వాల్వ్ అధిక-భేదాత్మక ఒత్తిళ్లను నిర్వహించడానికి అనువైనది, అయితే మృదువైన ఆపరేషన్ మరియు పొడిగించిన సేవా జీవితాన్ని నిర్ధారిస్తుంది.

డిజైన్ లక్షణాలు:

వాల్వ్ రకం: సాఫ్ట్ సీట్‌తో డబుల్ ఆఫ్‌సెట్ బటర్‌ఫ్లై వాల్వ్

అసాధారణ సీతాకోకచిలుక వాల్వ్ డబుల్ ఆఫ్‌సెట్ డిజైన్‌ను కలిగి ఉంది, ఇక్కడ వాల్వ్ స్టెమ్ యాక్సిస్ సీలింగ్ ఉపరితలం మరియు పైప్‌లైన్ అక్షం రెండింటి నుండి ఆఫ్‌సెట్ చేయబడుతుంది. ఈ వినూత్న డిజైన్ ప్రారంభ సమయంలో డిస్క్ త్వరగా సీటు నుండి విడదీయడం, ఘర్షణ మరియు దుస్తులు గణనీయంగా తగ్గించడం మరియు వాల్వ్ సీల్ యొక్క సేవా జీవితాన్ని పొడిగించడం వంటివి నిర్ధారిస్తుంది.

ఆఫ్‌సెట్ డిజైన్:

ఆఫ్‌సెట్ డిజైన్ డిస్క్‌ను కనిష్ట నిరోధకతతో తరలించడానికి అనుమతించడం ద్వారా వాల్వ్ యొక్క సామర్థ్యాన్ని మెరుగుపరుస్తుంది, సున్నితమైన ఆపరేషన్‌ను అందించడం మరియు యాంత్రిక దుస్తులను తగ్గించడం. ఫలితంగా తక్కువ నిర్వహణ అవసరం అయితే అధిక పనితీరును అందించే వాల్వ్.

సీలింగ్ సిస్టమ్:

• స్థితిస్థాపక మృదువైన సీటు:

వాల్వ్ సాధారణంగా EPDM, NBR, PTFE వంటి పదార్థాలతో తయారు చేయబడిన ఒక స్థితిస్థాపక మృదువైన సీటును ఉపయోగిస్తుంది. ఈ మృదువైన సీటు డిజైన్ అద్భుతమైన సాగే సీలింగ్‌ను నిర్ధారిస్తుంది, ద్వి దిశాత్మక జీరో లీకేజీని సాధిస్తుంది. ఇది ANSI క్లాస్ VI వంటి కఠినమైన సీలింగ్ ప్రమాణాలకు అనుగుణంగా ఉంటుంది, ఇది విస్తృత శ్రేణి పారిశ్రామిక అనువర్తనాలకు అత్యంత నమ్మదగినదిగా చేస్తుంది.

మెటీరియల్ లక్షణాలు:

బాడీ మెటీరియల్

వాల్వ్ బాడీ WCB కార్బన్ స్టీల్‌తో తయారు చేయబడింది, ఇది బలమైన నిర్మాణ సమగ్రతను మరియు సాధారణ ఒత్తిళ్లకు అద్భుతమైన ప్రతిఘటనను అందిస్తుంది. ఈ మెటీరియల్ అధిక-డిమాండ్ వాతావరణంలో మన్నికను నిర్ధారిస్తుంది, అధిక ఫ్లో రేట్లు లేదా రాపిడి మీడియాతో సహా పరిశ్రమలు ఉన్నాయి.

డిస్క్ మెటీరియల్

వాల్వ్ డిస్క్ అద్భుతమైన తుప్పు నిరోధకత, అధిక బలం మరియు మన్నికకు ప్రసిద్ధి చెందిన CF8 స్టెయిన్‌లెస్ స్టీల్ (304) నుండి రూపొందించబడింది. డిస్క్ యొక్క పాలిష్ లేదా పూత ఉపరితలం తుప్పు మరియు ధరించడానికి వ్యతిరేకంగా నిరోధకతను అందించేటప్పుడు విశ్వసనీయమైన ముద్ర కోసం మృదువైన సీటుతో గట్టి సంబంధాన్ని నిర్ధారిస్తుంది.

కనెక్షన్ డిజైన్:

సెమీ లగ్ బాడీ:

ఈ వాల్వ్ సెమీ-లగ్ బాడీ డిజైన్‌ను కలిగి ఉంది, ఇది సులభంగా ఇన్‌స్టాలేషన్ మరియు వేరుచేయడం కోసం అనుమతిస్తుంది. సెమీ-లగ్ డిజైన్‌లో ట్యాప్ చేయబడిన లగ్ హోల్స్ ఉన్నాయి, ఇది పొర వాల్వ్ మాదిరిగానే బోల్ట్‌లను ఉపయోగించి వాల్వ్‌ను ఇన్‌స్టాల్ చేయడం సాధ్యపడుతుంది. ఈ డిజైన్ యొక్క ముఖ్య ప్రయోజనం ఏమిటంటే, పైప్‌లైన్ వేరుచేయడం సమయంలో వాల్వ్‌కు మద్దతు ఇవ్వగల సామర్థ్యం, ​​సిస్టమ్ నుండి వాల్వ్‌ను పూర్తిగా తొలగించకుండా సులభంగా నిర్వహణను సులభతరం చేస్తుంది.

చర్య:

హైడ్రాలిక్ యాక్యుయేటర్:

వాల్వ్ హైడ్రాలిక్ యాక్యుయేటర్‌తో అమర్చబడి ఉంటుంది, త్వరిత వాల్వ్ ఆపరేషన్ అవసరమయ్యే లేదా తెరవడానికి అధిక అవకలన ఒత్తిడిని నిర్వహించే అప్లికేషన్‌లకు అధిక టార్క్ మరియు వేగవంతమైన ప్రతిస్పందనను అందిస్తుంది. చమురు మరియు గ్యాస్ పైప్‌లైన్‌లు, రసాయన ప్రాసెసింగ్ మరియు ఇతర పారిశ్రామిక అనువర్తనాల్లో అధిక స్థాయి నియంత్రణ మరియు పనితీరు అవసరమయ్యే సిస్టమ్‌లకు హైడ్రాలిక్ యాక్యుయేటర్ అనువైనది.

హైడ్రాలిక్ ఇంటిగ్రేషన్:

ఈ యాక్యుయేటర్ నేరుగా హైడ్రాలిక్ నియంత్రణ వ్యవస్థల్లోకి అనుసంధానించబడి, అతుకులు లేని ఆపరేషన్ మరియు వాల్వ్ కదలికపై ఎక్కువ నియంత్రణను అందిస్తుంది. ఇది కార్యాచరణ విశ్వసనీయతను పెంచుతూ అధిక సామర్థ్యం మరియు కనిష్ట శక్తి వినియోగాన్ని నిర్ధారించడానికి రూపొందించబడింది.

అప్లికేషన్లు:

నీరు మరియు మురుగునీటి చికిత్స

చమురు & గ్యాస్ పరిశ్రమ

కెమికల్ ప్రాసెసింగ్

పవర్ ప్లాంట్లు

HVAC సిస్టమ్స్

పల్ప్ & పేపర్ పరిశ్రమ

ఫార్మాస్యూటికల్స్ మరియు ఫుడ్ ప్రాసెసింగ్

ముఖ్య ప్రయోజనాలు:

కనిష్ట దుస్తులు మరియు కన్నీటి: అసాధారణ డిజైన్ ఘర్షణను తగ్గిస్తుంది, సీల్స్ యొక్క జీవితకాలం పొడిగిస్తుంది మరియు నిర్వహణ అవసరాలను తగ్గిస్తుంది.

ద్వి దిశాత్మక జీరో లీకేజ్: స్థితిస్థాపకంగా ఉండే సాఫ్ట్ సీట్ డిజైన్ రెండు దిశలలో లీక్-ఫ్రీ ఆపరేషన్‌ను నిర్ధారిస్తుంది.

వేగవంతమైన మరియు సమర్థవంతమైన ఆపరేషన్: హైడ్రాలిక్ యాక్యుయేటర్‌తో, వాల్వ్ త్వరిత ప్రతిస్పందన సమయాలను అందిస్తుంది, అధిక పీడనం మరియు వేగంగా పనిచేసే అనువర్తనాలకు అనువైనది.

సులభమైన నిర్వహణ: సెమీ-లగ్ డిజైన్ సాధారణ నిర్వహణ సమయంలో సులభంగా వాల్వ్ తొలగింపు మరియు పునఃస్థాపనకు అనుమతిస్తుంది, సమయం మరియు కార్మిక ఖర్చులను ఆదా చేస్తుంది.

తుప్పు నిరోధకత: CF8 స్టెయిన్‌లెస్ స్టీల్ డిస్క్ మరియు WCB కార్బన్ స్టీల్ బాడీ మన్నిక మరియు కఠినమైన వాతావరణంలో తుప్పు నిరోధకతను నిర్ధారిస్తాయి.

స్పెసిఫికేషన్‌లు:
