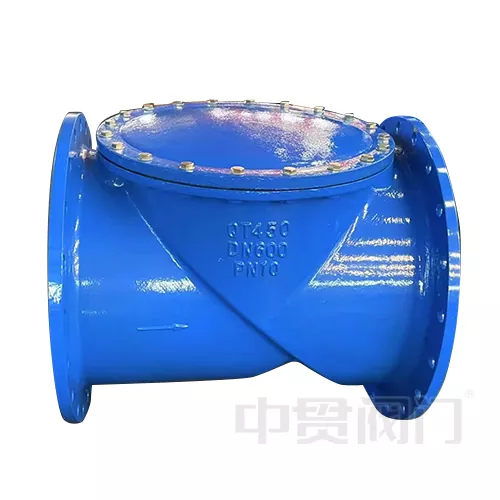

నాన్-రిటర్న్ ఫ్లాప్ డిజైన్ స్వింగ్ చెక్ వాల్వ్

నాన్-రిటర్న్ ఫ్లాప్ డిజైన్ స్వింగ్ చెక్ అధిక ప్రవాహ వ్యవస్థల కోసం రూపొందించబడింది (వ్యాసం DN50-DN1200, పీడనం PN16-PN40), పూర్తి-బోర్ ఫ్లో ఛానల్ (ఫ్లో కోఎఫీషియంట్ Cv: 0.2-0.5) స్వీయ-కందెన కీలుతో అమర్చబడి, 3-0, 5 మిమీ వరకు ఉండే ఘన-ఉష్ణోగ్రత మరియు 5 మిమీ వరకు ఉండే ఘన భాగాలకు తగిన రాపిడి మాధ్యమాన్ని నిర్వహించగలదు. 400℃. ఇది 316L స్టెయిన్‌లెస్ స్టీల్, డ్యూప్లెక్స్ స్టీల్‌లో లభిస్తుంది. స్ప్రింగ్-ఫ్రీ డిజైన్ మెయింటెనెన్స్ సైకిల్‌ను 8 సంవత్సరాలకు పైగా పొడిగిస్తుంది మరియు దాని పనితీరు సాంప్రదాయ లిఫ్ట్ చెక్ వాల్వ్‌ల కంటే చాలా ఎక్కువ. ఇది చమురు పైప్‌లైన్‌లు, పవర్ ప్లాంట్ కండెన్సేషన్ సిస్టమ్‌లు మరియు రసాయన తినివేయు మీడియా దృశ్యాలకు అనుకూలంగా ఉంటుంది

నిర్మాణ రూపకల్పన మరియు పని సూత్రం

నాన్-రిటర్న్ ఫ్లాప్ డిజైన్ స్వింగ్ చెక్ వాల్వ్ స్ట్రక్చరల్ డిజైన్ మరియు వర్కింగ్ సూత్రం ప్రధానంగా మూడు భాగాలుగా విభజించవచ్చు. మొదట, టిల్టెడ్ ఫ్లాప్, నాన్-రిటర్న్ ఫ్లాప్ డిజైన్ స్వింగ్ చెక్ వాల్వ్ స్టెయిన్‌లెస్ స్టీల్ లేదా డ్యూప్లెక్స్ స్టీల్‌తో, పైపు వ్యాసంలో 1/5~1/8 మందంతో ఉంటుంది మరియు ఉపరితలం హార్డ్ క్రోమ్ పూతతో ఉంటుంది. ఇది టాప్ కీలు పిన్ ద్వారా వాల్వ్ బాడీకి కనెక్ట్ చేయబడి ఉంటుంది, టిల్ట్ కోణం సాధారణంగా 5° మరియు త్వరిత పీడనం 5° నుండి గ్రా ~ 1 వరకు తెరవబడి ఉంటుంది. మూసివేయడం.

తదుపరి ఇది తక్కువ రెసిస్టెన్స్ ఫ్లో ఛానెల్‌లో ప్రదర్శించబడింది, ఎందుకంటే ఇది పూర్తి బోర్ డిజైన్ (పూర్తి బోర్) కలిగి ఉంది, ఫ్లో రెసిస్టెన్స్ కోఎఫీషియంట్ (Kv విలువ) సాంప్రదాయ లిఫ్ట్ చెక్ వాల్వ్‌ల కంటే 40%~60% తక్కువగా ఉంటుంది; అలాగే, ఫ్లాప్ ఓపెనింగ్ కోణం 75°~85°కి చేరుకుంటుంది, అల్లకల్లోలం వల్ల కలిగే ఒత్తిడి నష్టాన్ని తగ్గిస్తుంది మరియు పెద్ద ప్రవాహ దృశ్యాలకు (DN1200 నీటి పైప్‌లైన్‌లు వంటివి) అనుకూలంగా ఉంటుంది.

ఇది వివిధ సీలింగ్ వ్యవస్థను కలిగి ఉంది, నాన్-రిటర్న్ ఫ్లాప్ డిజైన్ స్వింగ్ చెక్ వాల్వ్ సీటును EPDM, NBR లేదా మెటల్ హార్డ్ సీల్స్ నుండి ఎంచుకోవచ్చు మరియు లీకేజ్ స్థాయి API 598 క్లాస్ IV ప్రమాణానికి అనుగుణంగా ఉంటుంది; మూసివేసినప్పుడు, ఫ్లాప్ మరియు సీలింగ్ ఉపరితలం మధ్య సంప్రదింపు సమయం≤0.2 సెకన్లు, ఇది నీటి సుత్తి ప్రభావాన్ని సమర్థవంతంగా నిరోధిస్తుంది. మీడియం ముందుకు ప్రవహించినప్పుడు, పీడనం వాల్వ్ డిస్క్‌ను తెరవడానికి నెట్టివేస్తుంది; ప్రవాహం రేటు సున్నాకి తిరిగి వచ్చినప్పుడు లేదా రివర్స్‌లో ప్రవహించినప్పుడు, వాల్వ్ డిస్క్ దాని స్వంత బరువు మరియు రివర్స్ పీడన వ్యత్యాసం కారణంగా స్వయంచాలకంగా మూసివేయబడుతుంది.

సాధారణ అప్లికేషన్ ప్రాంతాలు:

1. వాటర్ ప్లాంట్

2. క్రూడ్ ఆయిల్ పైప్‌లైన్‌ల కోసం పంప్ అవుట్‌లెట్ బ్యాక్‌ఫ్లో నివారణ;

3. థర్మల్ పవర్ ప్లాంట్ల కోసం కండెన్సేట్ రికవరీ సిస్టమ్;

4. మురుగునీటి శుద్ధి కర్మాగారాల కోసం స్లడ్జ్ రిటర్న్ నియంత్రణ;

5. రసాయన మొక్కలలో తినివేయు మీడియా (50% సల్ఫ్యూరిక్ యాసిడ్ వంటివి) కోసం అంతరాయ రక్షణ.
