ఫ్లాంజ్ కనెక్షన్ అంటే ఏమిటి?
ఫ్లాంజ్ కనెక్షన్ అనేది వేరు చేయగలిగిన మెకానికల్ను విస్తృతంగా ఉపయోగించే కనెక్షన్ పద్ధతి. పైపులు, కవాటాలు లేదా పరికరాలను గట్టిగా కనెక్ట్ చేయడానికి ఇది తరచుగా ఒక జత అంచులు, సీలింగ్ రబ్బరు పట్టీ మరియు బోల్ట్లు మరియు గింజలను ఉపయోగిస్తుంది.
దీని ప్రధాన సూత్రం:అంచుల మధ్య సీలింగ్ రబ్బరు పట్టీని కుదించడానికి బోల్ట్ల బిగించే శక్తిని ఉపయోగించడం, తద్వారా ద్రవాన్ని (ద్రవ లేదా వాయువు) లీక్ కాకుండా కాపాడుతుంది.

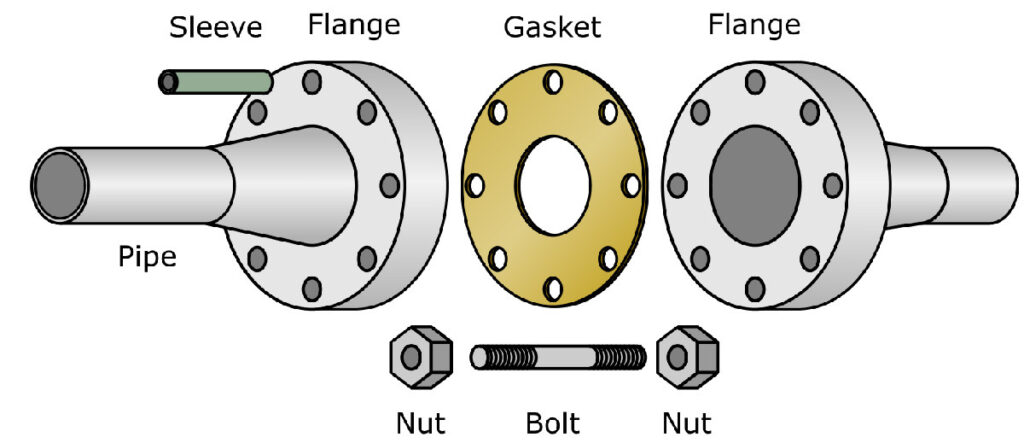

కింది నాలుగు ప్రధాన భాగాలతో సహా ఒక సాధారణ ఫ్లాంజ్ కనెక్షన్:

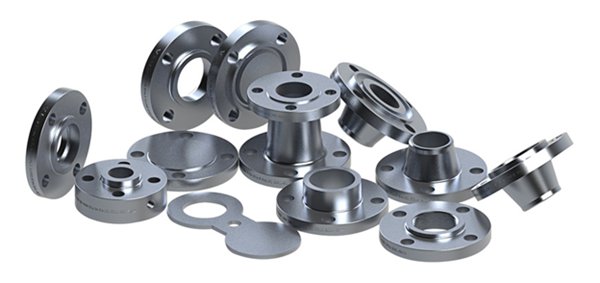

ఫ్లాంజ్: సాధారణంగా బోల్ట్ రంధ్రాలతో పైపు లేదా పరికరాల పోర్ట్ చివర బిగించిన డిస్క్ ఆకారపు భాగం.
సీలింగ్ రబ్బరు పట్టీ: రెండు అంచుల యొక్క సీలింగ్ ముఖాల మధ్య ఉంచండి, అది సీలింగ్ను అందించడానికి నొక్కి ఉంచబడుతుంది.
బోల్ట్లు మరియు గింజలు: గ్రిప్పింగ్ ఫోర్స్ను సరఫరా చేయడానికి అంచులపై ఉన్న బోల్ట్ రంధ్రాల ద్వారా వెళ్లండి.
సీలింగ్ ఫేస్: రబ్బరు పట్టీని చేరుకునే అంచు యొక్క ఉపరితలం; ఇది విభిన్న రకాల్లో వస్తుంది (ఉదా., పెరిగిన ముఖం, మగ/ఆడ ముఖం మొదలైనవి).
ప్రధాన ప్రయోజనాలు:
అధిక ప్రయోజనం మరియు దృఢమైన సీలింగ్: అధిక పీడనం, అధిక ఉష్ణోగ్రత లేదా ఎరోసివ్ మీడియాను నిర్వహించడానికి అర్హత.
సులభంగా ఉపసంహరణ మరియు నిర్వహణ: పైప్ క్లీనింగ్, ఎక్విప్మెంట్ ఇన్స్పెక్షన్ లేదా పాక్షిక ప్రత్యామ్నాయం కోసం కనెక్షన్ సులభంగా తెరవబడుతుంది.
మంచి ప్రత్యామ్నాయం: అంచులు జాతీయ ప్రమాణాలకు (ఉదా., GB), రసాయన పరిశ్రమ ప్రమాణాలకు (ఉదా., HG), మెకానికల్ పరిశ్రమ ప్రమాణాలకు (ఉదా., JB) మరియు అంతర్జాతీయ ప్రమాణాలకు (ఉదా., ANSI/ASME, DIN) కట్టుబడి ఉంటాయి. వేర్వేరు తయారీదారుల నుండి ఉత్పత్తులు ఒకే ప్రమాణానికి కట్టుబడి ఉండే షరతుపై ప్రత్యామ్నాయంగా ఉంటాయి.
సాధారణ అప్లికేషన్లు:
పైప్లైన్ ఇంజనీరింగ్: పైపులను పైపులకు, పైపులను వాల్వ్లకు మరియు పైపులను పంపులకు లింక్ చేయడం.
ఒత్తిడి కంటైనర్: రియాక్షన్ నాళాలు మరియు రెసెప్టాకిల్స్పై మ్యాన్హోల్స్ మరియు హ్యాండ్హోల్స్ కోసం జోడింపులు.
కనెక్షన్ పాయింట్: ప్రెషరైజర్ల ఇన్లెట్ మరియు అవుట్లెట్ కనెక్షన్లు మరియు హీట్ ఇంటర్ఛేంజర్ల ఛానల్ షెల్ మరియు షెల్ మధ్య కనెక్షన్లు.
తయారీ వ్యవస్థలు మరియు ప్రజా వినియోగాలు: చమురు, రసాయన, సహజ వాయువు, నీటి చికిత్స, తాపన వ్యవస్థలు మొదలైనవి.
ఇతర కనెక్షన్ మార్గాలతో సరళమైన పోలిక:
వెల్డింగ్తో పోలిస్తే: ఫ్లాంజ్ కనెక్షన్లు తొలగించదగినవి, కానీ అవి ఎక్కువ ఖర్చుతో కూడుకున్నవి మరియు అదనపు లీక్ పాయింట్లను పరిచయం చేయగలవు.
థ్రెడ్ కనెక్షన్లతో పోలిస్తే: ఫ్లాంజ్ కనెక్షన్లు అధిక ఒత్తిళ్లను తట్టుకోగలవు మరియు పెద్ద పైపు వ్యాసాలకు అనుగుణంగా ఉంటాయి, అయితే అవి వ్యవస్థాపించడానికి మరియు ఎక్కువ స్థలాన్ని కోరడానికి మరింత క్లిష్టంగా ఉంటాయి.
సాధారణ సారాంశం: అధిక పీడనాన్ని నిరోధించడం, పెద్ద పైపుల వ్యాసాలతో వ్యవహరించడం లేదా సర్వీసింగ్ కోసం తరచుగా విడదీయడం వంటి అవసరం ఉన్నప్పుడు, ఫ్లాంజ్ కనెక్షన్ సాధారణంగా ఇష్టమైన పద్ధతి. అత్యంత సాధారణ ఉదాహరణలు అగ్నిమాపక నీటి పైపులు లేదా ఫ్యాక్టరీ ఆవిరి పైప్లైన్లపై కప్లింగ్లు, ఇవి "పెరిగిన డిస్క్లను" హైలైట్ చేస్తాయి మరియు బోల్ట్ల సర్కిల్తో స్థిరంగా ఉంటాయి.
