విస్తరించిన కాండం సీతాకోకచిలుక కవాటాలుప్రామాణిక కవాటాలు తగినంత ప్రాప్యత లేదా కార్యాచరణ సౌలభ్యాన్ని అందించలేని ఆధునిక పారిశ్రామిక పైపింగ్ వ్యవస్థలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి. ఈ వాల్వ్లు పొడుగుచేసిన కాండం కలిగి ఉంటాయి, ఇవి పైపై ఇన్సులేట్ చేయబడిన పైప్లైన్లు, భూగర్భ సంస్థాపనలు లేదా చేరుకోవడానికి కష్టంగా ఉండే ప్రదేశాల నుండి ప్రవాహాన్ని నియంత్రించడానికి ఆపరేటర్లను అనుమతిస్తుంది. పొడిగించిన స్టెమ్ సీతాకోకచిలుక కవాటాలు ఎలా పని చేస్తాయి, వాటి నిర్మాణ భాగాలు, ప్రయోజనాలు, సాధారణ అనువర్తనాలు మరియు పారిశ్రామిక ఉపయోగం కోసం సరైన వాల్వ్ను ఎన్నుకునేటప్పుడు పరిగణించవలసిన ముఖ్య అంశాలను ఈ కథనం వివరిస్తుంది. క్లియర్ టేబుల్లు, నిర్మాణాత్మక విభాగాలు మరియు ఆచరణాత్మక మార్గదర్శకత్వం ఇంజనీర్లు, సేకరణ బృందాలు మరియు నిర్వహణ నిపుణులు ఈ వాల్వ్లు వాస్తవ-ప్రపంచ కార్యాచరణ సవాళ్లను ఎలా పరిష్కరిస్తాయో అర్థం చేసుకోవడంలో సహాయపడతాయి.
పారిశ్రామిక పైపింగ్ వ్యవస్థలలో, ద్రవ ప్రవాహాన్ని నియంత్రించడంలో, వేరుచేయడంలో మరియు నిర్దేశించడంలో కవాటాలు కీలక పాత్ర పోషిస్తాయి. అందుబాటులో ఉన్న అనేక రకాల్లో, సీతాకోకచిలుక కవాటాలు వాటి కాంపాక్ట్ డిజైన్, శీఘ్ర ఆపరేషన్ మరియు ఖర్చు సామర్థ్యం కోసం విలువైనవి.
అయితే, కొన్ని ఇన్స్టాలేషన్లలో, ఇన్సులేషన్ లేయర్లు, భూగర్భ పైపుల ప్లేస్మెంట్ లేదా ఎలివేటెడ్ పైప్లైన్ల కారణంగా ప్రామాణిక సీతాకోకచిలుక వాల్వ్ను సులభంగా ఆపరేట్ చేయడం సాధ్యం కాదు. అటువంటి సందర్భాలలో, ఒకవిస్తరించిన స్టెమ్ బటర్ఫ్లై వాల్వ్ఇష్టపడే పరిష్కారం అవుతుంది.

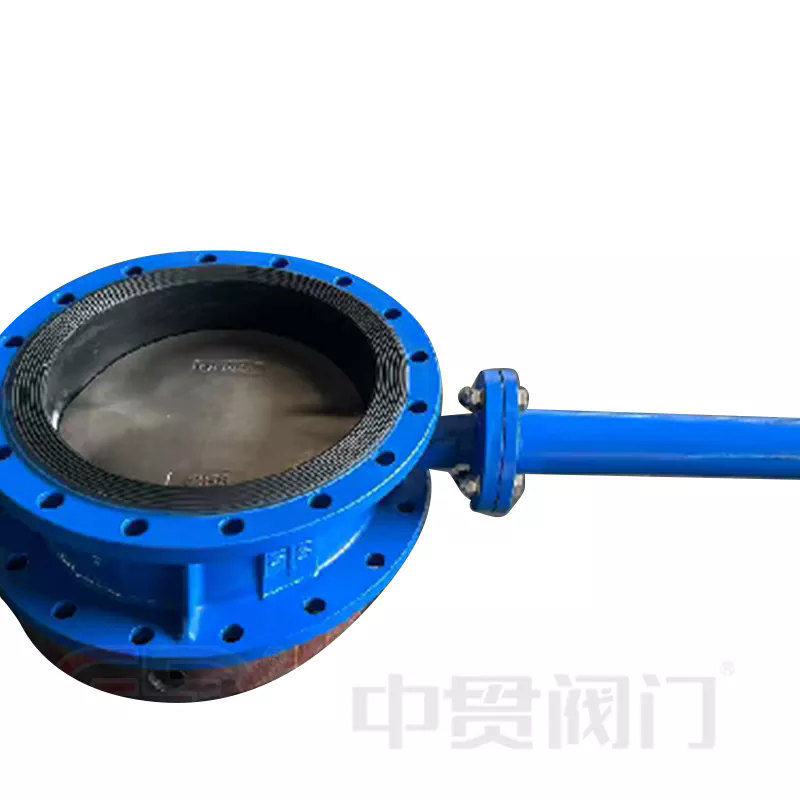

ఈ ప్రత్యేకమైన వాల్వ్ వాల్వ్ బాడీకి మించి విస్తరించి ఉన్న పొడవైన కాండం కలిగి ఉంటుంది. పొడిగించిన కాండం, వాల్వ్ను కష్టమైన ప్రదేశాలలో ఇన్స్టాల్ చేసినప్పటికీ యాక్చుయేటర్ లేదా హ్యాండిల్ని యాక్సెస్ చేయడానికి అనుమతిస్తుంది. ఫలితంగా, నిర్వహణ మరియు ఆపరేషన్ గణనీయంగా సురక్షితమైనవి మరియు మరింత సౌకర్యవంతంగా ఉంటాయి.
వంటి తయారీదారులుజొంగ్గువాన్రసాయన కర్మాగారాలు, నీటి శుద్ధి సౌకర్యాలు మరియు శక్తి మౌలిక సదుపాయాలతో సహా పారిశ్రామిక పైప్లైన్ల డిమాండ్ అవసరాలను తీర్చడానికి రూపొందించిన ఇంజనీర్డ్ పొడిగించిన స్టెమ్ బటర్ఫ్లై వాల్వ్లను అందిస్తాయి.
విస్తరించిన స్టెమ్ సీతాకోకచిలుక వాల్వ్ యొక్క పని సూత్రం సాంప్రదాయ సీతాకోకచిలుక వాల్వ్తో సమానంగా ఉంటుంది. ప్రాథమిక వ్యత్యాసం వాల్వ్ కాండం యొక్క పొడవులో ఉంటుంది.
వాల్వ్ బాడీ లోపల, ఒక వృత్తాకార డిస్క్ సెంట్రల్ షాఫ్ట్ చుట్టూ తిరుగుతుంది. కాండం మారినప్పుడు, పైప్లైన్ ద్వారా ద్రవ ప్రవాహాన్ని అనుమతించడానికి లేదా పరిమితం చేయడానికి డిస్క్ తిరుగుతుంది.
కార్యాచరణ ప్రక్రియ సాధారణంగా క్రింది దశలను కలిగి ఉంటుంది:
డిస్క్ పైప్లైన్కు సమాంతరంగా అమర్చబడినప్పుడు, ద్రవం స్వేచ్ఛగా ప్రవహిస్తుంది. పైప్లైన్కు లంబంగా తిప్పినప్పుడు, డిస్క్ ప్రవాహాన్ని పూర్తిగా అడ్డుకుంటుంది. ఈ క్వార్టర్-టర్న్ ఆపరేషన్ త్వరిత మరియు సమర్థవంతమైన ప్రవాహ నియంత్రణను అనుమతిస్తుంది.
పొడిగించిన కాండం, యాక్చుయేటర్ ఇన్సులేషన్ లేయర్లు లేదా గ్రౌండ్ లెవెల్ పైన ఉండేలా నిర్ధారిస్తుంది, ఆపరేటర్లు ఇన్సులేషన్ను తొలగించకుండా లేదా పైప్లైన్లను తవ్వకుండా నియంత్రణ యంత్రాంగాన్ని యాక్సెస్ చేయడానికి అనుమతిస్తుంది.
విస్తరించిన స్టెమ్ సీతాకోకచిలుక వాల్వ్ విశ్వసనీయ పనితీరును నిర్ధారించడానికి కలిసి పనిచేసే అనేక కీలక భాగాలను కలిగి ఉంటుంది.
| భాగం | వివరణ |
| వాల్వ్ బాడీ | పైప్లైన్కు అనుసంధానించే ప్రధాన గృహం మరియు అంతర్గత భాగాలను కలిగి ఉంటుంది. |
| డిస్క్ | వాల్వ్ ద్వారా ద్రవ ప్రవాహాన్ని నియంత్రించే భ్రమణ మూలకం. |
| విస్తరించిన కాండం | యాక్యుయేటర్ను వాల్వ్ బాడీ నుండి దూరంగా ఉంచడానికి అనుమతించే పొడవైన షాఫ్ట్. |
| సీటు | లీకేజీని నిరోధించడానికి డిస్క్ మరియు వాల్వ్ బాడీ మధ్య సీలింగ్ను అందిస్తుంది. |
| యాక్యుయేటర్ లేదా హ్యాండిల్ | వాల్వ్ను ఆపరేట్ చేయడానికి ఉపయోగించే బాహ్య యంత్రాంగం. |
| బేరింగ్లు | కాండం యొక్క మృదువైన భ్రమణానికి మద్దతు ఇవ్వండి మరియు ఘర్షణను తగ్గించండి. |
పొడిగించిన కాండం యాంత్రిక బలాన్ని నిర్వహించడానికి మరియు ఆపరేషన్ సమయంలో ఖచ్చితమైన టార్క్ ప్రసారాన్ని నిర్ధారించడానికి జాగ్రత్తగా రూపొందించబడింది.
ప్రామాణిక సీతాకోకచిలుక కవాటాలతో పోలిస్తే విస్తరించిన కాండం సీతాకోకచిలుక కవాటాలు అనేక ఆచరణాత్మక ప్రయోజనాలను అందిస్తాయి.
ఈ ప్రయోజనాలు విస్తరించిన స్టెమ్ సీతాకోకచిలుక కవాటాలను ప్రత్యేకించి పెద్ద పారిశ్రామిక వ్యవస్థలలో ఉపయోగకరంగా చేస్తాయి, ఇక్కడ ప్రాప్యత మరియు విశ్వసనీయత కీలకం.
పైప్లైన్ సౌలభ్యం పరిమితంగా ఉన్న అనేక పరిశ్రమలలో విస్తరించిన కాండం సీతాకోకచిలుక కవాటాలు విస్తృతంగా ఉపయోగించబడుతున్నాయి.
ఉదాహరణకు, డిస్ట్రిక్ట్ హీటింగ్ సిస్టమ్స్లో, పైప్లైన్లు తరచుగా వేడి నష్టాన్ని తగ్గించడానికి మందపాటి ఇన్సులేషన్తో కప్పబడి ఉంటాయి. ఒక ప్రామాణిక వాల్వ్ ఇన్సులేషన్ పొరల క్రింద ఖననం చేయబడుతుంది, ఇది ఆపరేషన్ కష్టతరం చేస్తుంది. ఒక పొడిగించిన కాండం నియంత్రణ యంత్రాంగాన్ని ఇన్సులేషన్ పైన తీసుకురావడం ద్వారా ఈ సమస్యను పరిష్కరిస్తుంది.
కింది పట్టిక పారిశ్రామిక వ్యవస్థలలో ఉపయోగించే పొడిగించిన కాండం సీతాకోకచిలుక కవాటాలతో అనుబంధించబడిన సాధారణ సాంకేతిక పారామితులను సంగ్రహిస్తుంది.
| పరామితి | సాధారణ పరిధి |
| నామమాత్రపు వ్యాసం | DN50 – DN1200 |
| ఒత్తిడి రేటింగ్ | PN10 – PN25 |
| బాడీ మెటీరియల్ | డక్టైల్ ఇనుము, కార్బన్ స్టీల్, స్టెయిన్లెస్ స్టీల్ |
| డిస్క్ మెటీరియల్ | స్టెయిన్లెస్ స్టీల్, కాంస్య లేదా పూతతో కూడిన మిశ్రమం |
| సీటు మెటీరియల్ | EPDM, PTFE, NBR |
| కాండం పొడిగింపు పొడవు | సంస్థాపన లోతు ప్రకారం అనుకూలీకరించబడింది |
| ఆపరేటింగ్ రకం | మాన్యువల్, ఎలక్ట్రిక్ యాక్యుయేటర్, న్యూమాటిక్ యాక్యుయేటర్ |
ప్రాజెక్ట్ అవసరాలు మరియు ఆపరేటింగ్ పరిస్థితులపై ఆధారపడి ఈ పారామితులు మారవచ్చు.
సరైన వాల్వ్ను ఎంచుకోవడానికి విశ్వసనీయ పనితీరును నిర్ధారించడానికి అనేక సాంకేతిక అంశాలను మూల్యాంకనం చేయడం అవసరం.
జొంగ్గువాన్ వంటి అనుభవజ్ఞులైన తయారీదారులతో కలిసి పనిచేయడం వలన వాల్వ్ కాన్ఫిగరేషన్ పైప్లైన్ సిస్టమ్ యొక్క నిర్దిష్ట ఇంజనీరింగ్ అవసరాలకు సరిపోలుతుందని నిర్ధారించడంలో సహాయపడుతుంది.
సీతాకోకచిలుక కవాటాలు తక్కువ నిర్వహణ అవసరాలకు ప్రసిద్ధి చెందినప్పటికీ, సాధారణ తనిఖీ సేవా జీవితాన్ని పొడిగించడంలో సహాయపడుతుంది.
సరైన సంస్థాపన మరియు సాధారణ నిర్వహణ వాల్వ్ విశ్వసనీయతను బాగా మెరుగుపరుస్తుంది మరియు దీర్ఘకాలిక నిర్వహణ ఖర్చులను తగ్గిస్తుంది.
1. కొన్ని సీతాకోకచిలుక కవాటాలకు పొడిగించిన కాండం ఎందుకు అవసరం?
విస్తరించిన కాండం వాల్వ్ బాడీని భూగర్భంలో, ఇన్సులేషన్ లేయర్ల లోపల లేదా చేరుకోలేని ప్రదేశాలలో ఇన్స్టాల్ చేసినప్పుడు వాల్వ్ యాక్యుయేటర్ను యాక్సెస్ చేయడానికి అనుమతిస్తుంది.
2. కాండం పొడిగింపు పొడవును అనుకూలీకరించవచ్చా?
అవును. చాలా మంది తయారీదారులు పైప్లైన్ లోతు, ఇన్సులేషన్ మందం మరియు కార్యాచరణ అవసరాల ఆధారంగా అనుకూలీకరించిన కాండం పొడవులను అందిస్తారు.
3. పొడిగించిన కాండం సీతాకోకచిలుక కవాటాలు అధిక-ఉష్ణోగ్రత వ్యవస్థలకు అనుకూలంగా ఉన్నాయా?
అవును, ఆపరేటింగ్ ఉష్ణోగ్రతను తట్టుకోవడానికి తగిన పదార్థాలు మరియు సీలింగ్ భాగాలు ఎంపిక చేయబడితే.
4. ప్రామాణిక సీతాకోకచిలుక వాల్వ్ మరియు పొడిగించిన స్టెమ్ వెర్షన్ మధ్య తేడా ఏమిటి?
ప్రధాన వ్యత్యాసం వాల్వ్ డిస్క్ను యాక్యుయేటర్కు కనెక్ట్ చేసే పొడవైన కాండం, ఇది రిమోట్ లేదా ఎలివేటెడ్ స్థానం నుండి ఆపరేషన్ను అనుమతిస్తుంది.
విస్తరించిన కాండం సీతాకోకచిలుక కవాటాలు ప్రామాణిక కవాటాలను సులభంగా యాక్సెస్ చేయలేని పారిశ్రామిక పైప్లైన్లకు సమర్థవంతమైన పరిష్కారాన్ని అందిస్తాయి. ఇన్సులేషన్ పొరలు లేదా భూగర్భ సంస్థాపనల పైన కాండం విస్తరించడం ద్వారా, ఈ కవాటాలు ఆపరేషన్ను సులభతరం చేస్తాయి, భద్రతను పెంచుతాయి మరియు నిర్వహణ సంక్లిష్టతను తగ్గిస్తాయి.
వాటి కాంపాక్ట్ నిర్మాణం, సమర్థవంతమైన ప్రవాహ నియంత్రణ మరియు సౌకర్యవంతమైన సంస్థాపన ఎంపికలతో, పొడిగించిన కాండం సీతాకోకచిలుక కవాటాలు ఆధునిక పైప్లైన్ ఇంజనీరింగ్లో ముఖ్యమైన పాత్రను పోషిస్తున్నాయి. వంటి సంస్థలచే తయారు చేయబడిన అధిక-నాణ్యత ఉత్పత్తులుజొంగ్గువాన్డిమాండ్ ఉన్న పారిశ్రామిక వాతావరణంలో విస్తృత శ్రేణిలో విశ్వసనీయ పనితీరును నిర్ధారించడంలో సహాయం చేస్తుంది.
మీరు ఇన్సులేటెడ్ పైప్లైన్లు, భూగర్భ సంస్థాపనలు లేదా ప్రత్యేక ప్రవాహ నియంత్రణ వ్యవస్థల కోసం నమ్మదగిన పరిష్కారం కోసం చూస్తున్నట్లయితే, మా ఇంజనీరింగ్ బృందం సహాయం చేయడానికి సిద్ధంగా ఉంది.మమ్మల్ని సంప్రదించండికస్టమైజ్ చేయబడిన ఎక్స్టెండెడ్ స్టెమ్ బటర్ఫ్లై వాల్వ్ సొల్యూషన్ల గురించి మరింత తెలుసుకోవడానికి మరియు మీ ప్రాజెక్ట్కి ఝొంగ్గువాన్ ఎలా మద్దతు ఇస్తుందో తెలుసుకోవడానికి ఈరోజు.
