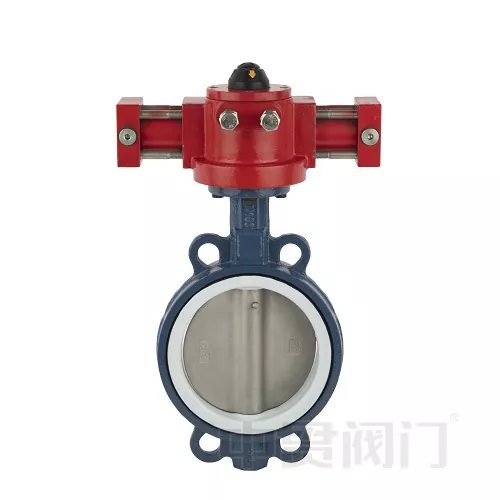

హైడ్రాలిక్ యాక్యుయేటర్ కాన్సెంట్రిక్ బటర్ వాల్వ్

హైడ్రాలిక్ యాక్యుయేటర్ కేంద్రీకృత సీతాకోకచిలుక వాల్వ్ ప్రవాహాన్ని నియంత్రించడానికి సెంట్రల్ షాఫ్ట్ చుట్టూ తిరిగే డిస్క్ ద్వారా వర్గీకరించబడుతుంది, అయితే హైడ్రాలిక్ యాక్యుయేటర్లు వాల్వ్‌ను తరలించడానికి ద్రవ ఒత్తిడిని ఉపయోగిస్తాయి. ఈ కలయిక వివిధ అనువర్తనాల్లో ద్రవ ప్రవాహాన్ని ఖచ్చితమైన మరియు శక్తివంతమైన నియంత్రణకు అనుమతిస్తుంది, ప్రత్యేకించి ఆటోమేషన్ కావాల్సిన చోట మరియు అధిక టార్క్‌లు అవసరం.

I. పని సూత్రం

పారిశ్రామిక ద్రవ నియంత్రణ వ్యవస్థలు సీతాకోకచిలుక కవాటాలను తెరవడం మరియు మూసివేయడం ద్వారా ప్రవాహాన్ని నియంత్రిస్తాయి. హైడ్రాలిక్ సీతాకోకచిలుక వాల్వ్ ద్రవ ఒత్తిడిని యాంత్రిక శక్తిగా మార్చడానికి హైడ్రాలిక్ డ్రైవ్ సిస్టమ్‌ను ఉపయోగిస్తుంది, వాల్వ్ షాఫ్ట్‌ను 90° భ్రమణ చలనాన్ని పూర్తి చేస్తుంది. ఎలక్ట్రిక్/న్యూమాటిక్ యాక్యుయేటర్‌లతో పోలిస్తే, హైడ్రాలిక్ సిస్టమ్ అధిక టార్క్ అవుట్‌పుట్ మరియు మెరుగైన ప్రభావ నిరోధకతను అందిస్తుంది.

II. కోర్ నిర్మాణం మరియు విధులు

వాల్వ్ బాడీ భాగాలు

డిస్క్: 90° తిప్పడం ద్వారా ప్రవాహ మార్గాన్ని తెరుస్తుంది మరియు మూసివేస్తుంది.

వాల్వ్ స్టెమ్: యాక్యుయేటర్‌ను డిస్క్‌కి కనెక్ట్ చేసే కోర్ ట్రాన్స్‌మిషన్ భాగం.

సీలింగ్ సిస్టమ్: EPDM సాఫ్ట్-సీల్ వాల్వ్ సీటు సున్నా లీకేజీని నిర్ధారిస్తుంది.

కనెక్షన్ విధానం: ఫ్లాంగ్డ్/వేఫర్ డిజైన్ (ANSI/EN ప్రమాణాలకు అనుగుణంగా).

హైడ్రాలిక్ యాక్యుయేటర్

చమురు పీడనం పిస్టన్ సిలిండర్‌ను నడుపుతుంది, లీనియర్ ఫోర్స్‌ను అవుట్‌పుట్ చేస్తుంది → భ్రమణ టార్క్‌గా మారుతుంది.

ప్రామాణిక 90° స్ట్రోక్, ప్రతిస్పందన సమయం ≤ 3 సెకన్లు.

ఐచ్ఛిక సింగిల్-యాక్టింగ్ (స్ప్రింగ్ రిటర్న్) లేదా డబుల్-యాక్టింగ్ (బై-డైరెక్షనల్ హైడ్రాలిక్ డ్రైవ్).

III. సాంకేతిక ప్రయోజనాలు
